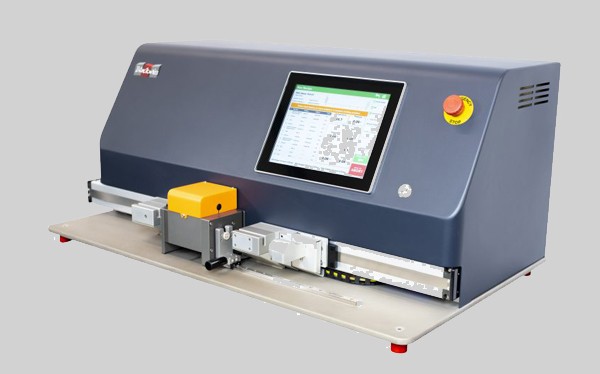

FF型球囊成型机是世界上第一台使用感应加热的医用球囊吹塑机。Blockwise Model FF是快速的、易操作、符合人体工程学的球囊成型机。
全国服务热线:18912799457
FF型球囊成型机是世界上第一台使用感应加热的医用球囊吹塑机。Blockwise Model FF是快速的、易操作、符合人体工程学的球囊成型机。
产品特点
• 感应加热和直接水冷可决速升温和降温,使加工时间加快了2 - 5倍
• 温度传感器直接测量模具温度
• 触摸屏操作界面,具有灵活直观的加工菜单和管理功能
• 模具可快速拆卸、 装载,—台设备能应用与多个球囊产品

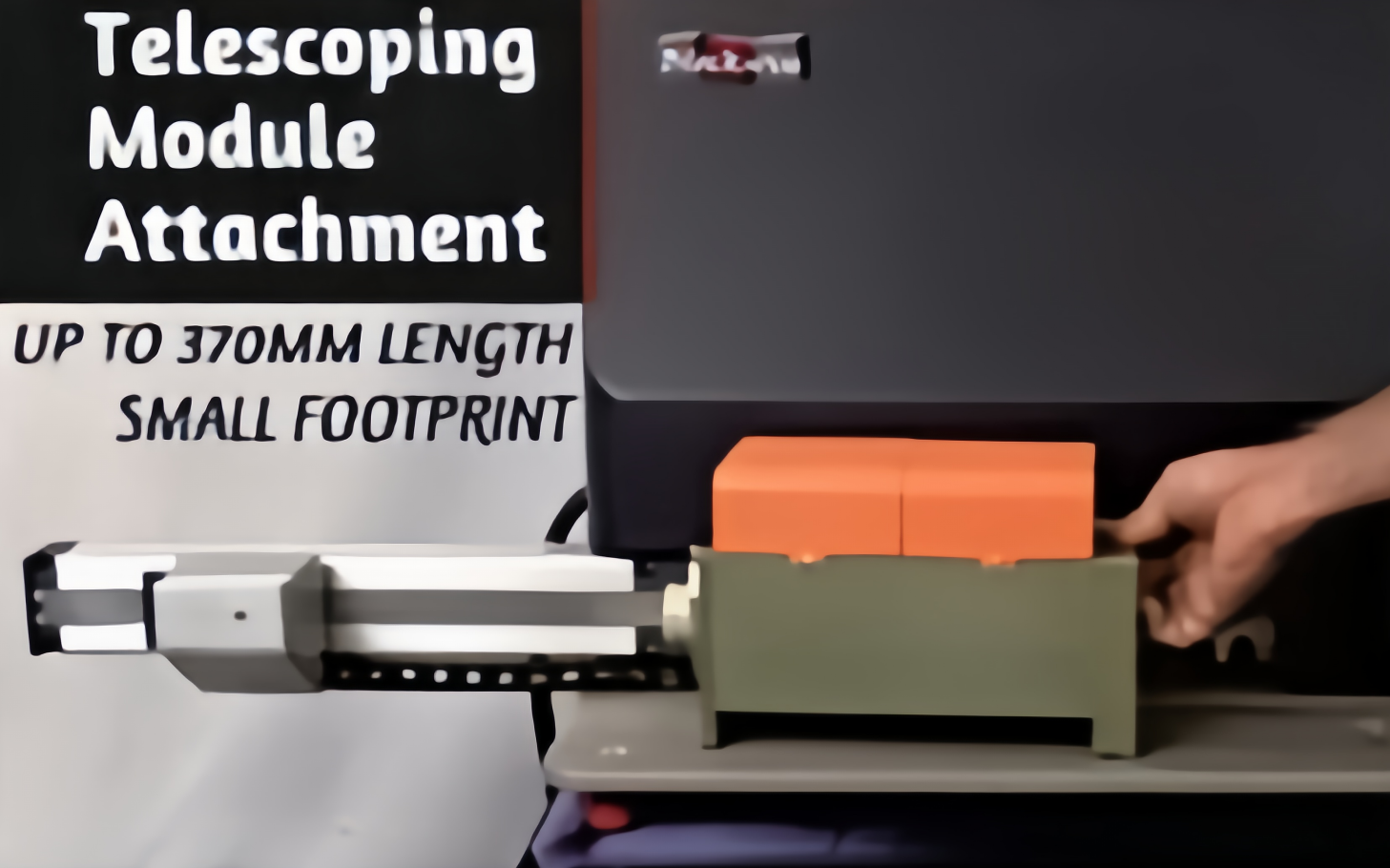

• 客户定制模具,加工球囊直径最大50mm, 长度最长392mm
• 机器的占地面积比传统设备小40%-60要更小,需较少的占地空间
优点对比 | FF型球囊成型机 | 传统设备 |
加热 | 电磁感应加热 → 极快加热的同时受热均匀 | 电阻加热器 → 慢速 |
冷却 | 感应加热的缝隙水冷 → 非常快 | 通过加热元件冷却,然后模具 → 延迟、 缓漫冷却 |
占地面积 | 最小的占地面积节省洁净室空间, 仍然能够制造出长球囊 | 笨重的框架,长球囊需要更大的机器 |
操作方式 | 传感器会自动推进过程、 步骤 → 操作简单易学 | 需要多次有顺序按键操作 → 繁琐,不简洁 |
安全 | 专门设计的自启动夹具,最大限度的保证安全 | 打开夹钳有伤手的风险,夹具打开需要手动操作 |
人机交互 | 触屏操作,只有—个按键,所有夹具都是感应夹握,屏幕有操作提示 | 需外接电脑操作,有多个按钮,容易搞混误按 |
加热系统以及运行界面
![]() | ![]() |

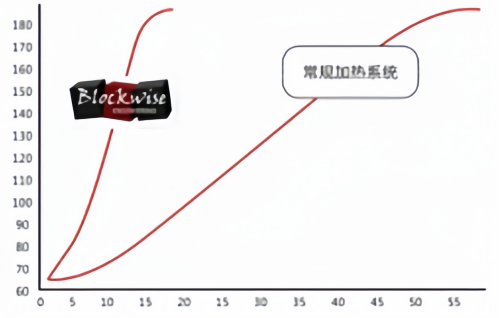

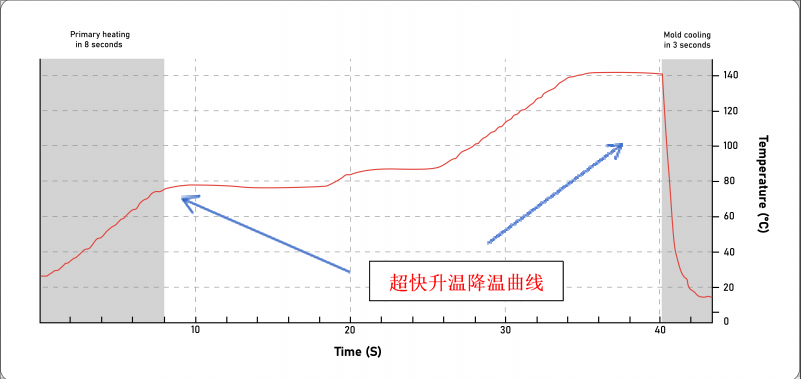

超快升温降温曲线
![]() | ![]() |

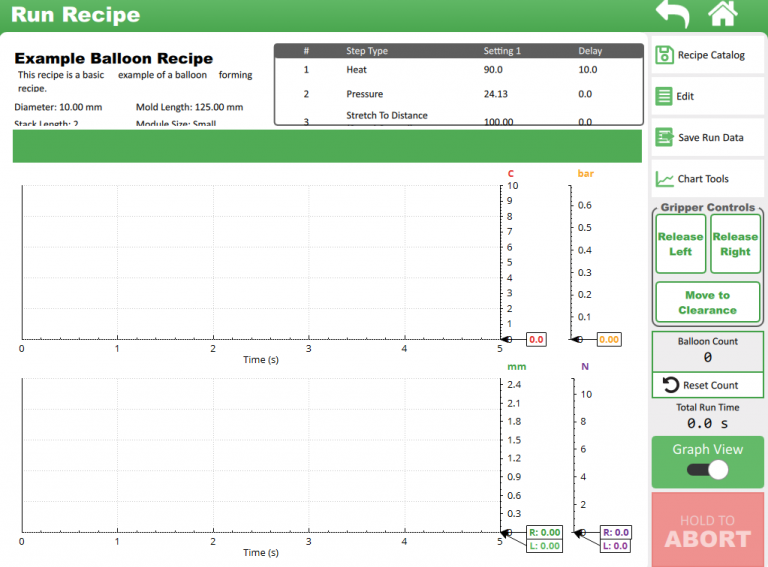

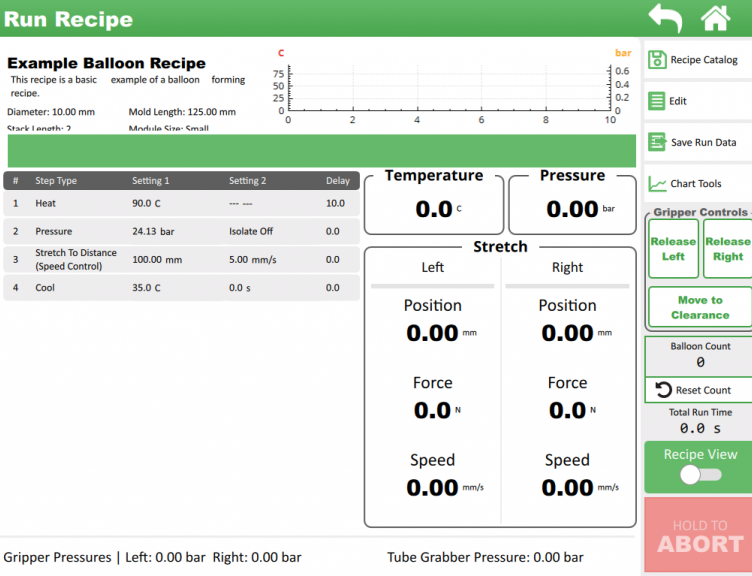

菜单运行界面可以和实时曲线图显示界面相互切换
设备规格
球囊压力 | 不高于60Bar高压氮气罐 |
过程控制 | 触屏界面 , 超过500个菜单存储 |
管材链接 | 管材快速夹持工装(直接夹持 , 无需穿针) |
机器尺寸及重量 | 61cm*48cm*110cm (单站模块),75kg |
温度范围 | 标准175℃(选配最高可达250℃) |
电源要求 | AC 220-240V , 16A |
压缩空气 | 7-8 Bar |

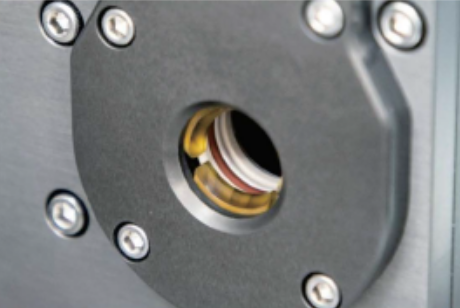

水夹套特点

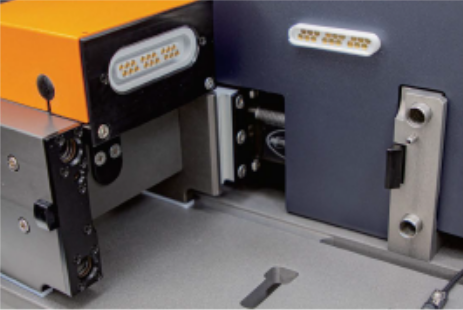

按钮即可连接/断开水夹套。 当连接模块时,会自动进行电气 气动和冷却连接。 | 每个水夹套都包括内置的模具曰锁,无需使用大型不必要的致动器即可将模具固定到位。 |

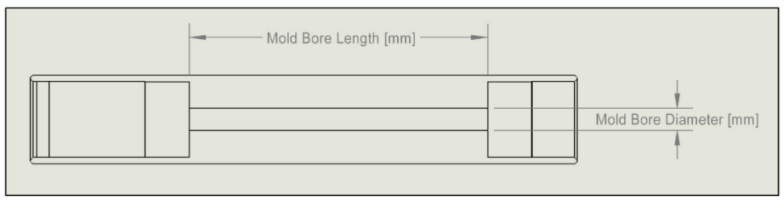

![]() | 客户指定尺寸: 模具孔长度[mm] 模具孔径[mm] |

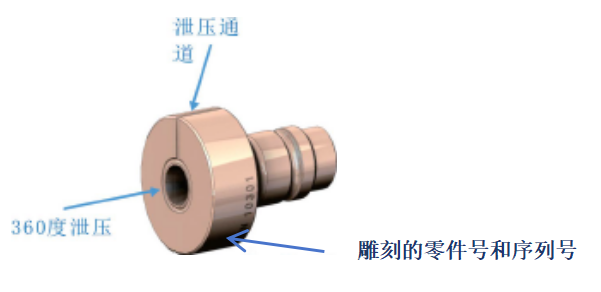

—体成型的端膜,避免加工时多次装夹造成的公差。
![]() | ![]() |

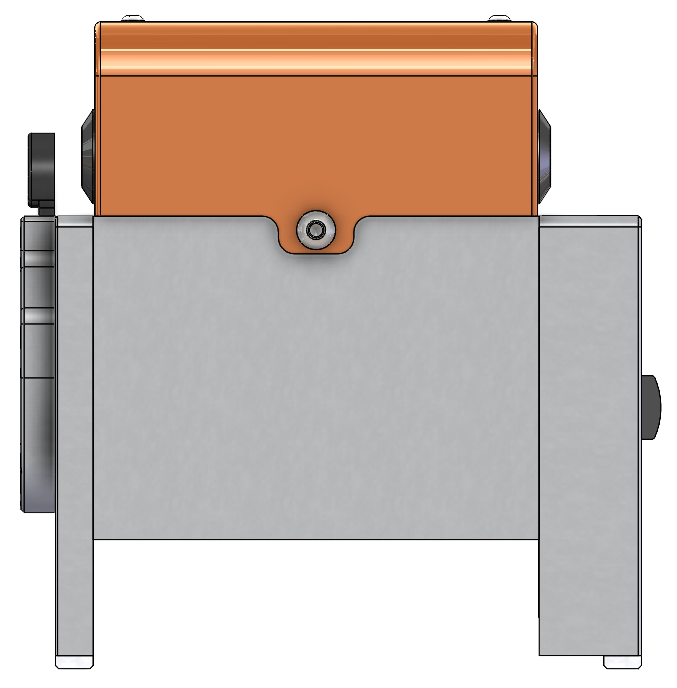

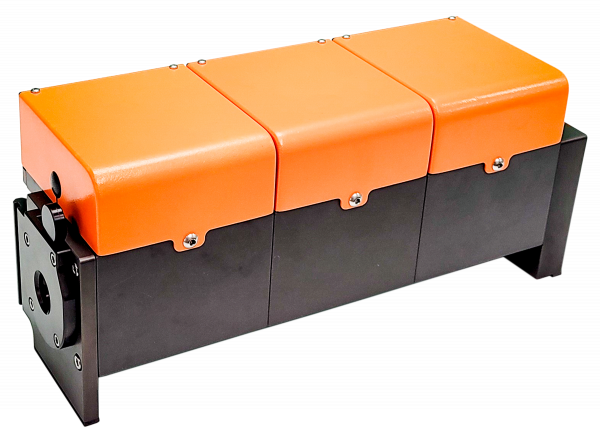

水夹套及模具
我们的水夹套系统在设计时考虑到了简单性,只需—键更换的水夹套即可制造出完整的产品组合。
水夹套是模具插入的可互换组件。它包含用于加热模具的所有控制电子设备,以及用于冷却的水通道。 水夹套有三种不同的尺寸——小型、中型和大型——(与模具外径相关)。 小型和中型水夹套可以有1-4个长度,而大型水夹套可以是单站或双站。
水夹套型号规格
小型水夹套 | 中型水夹套 | 大型水夹套 | |
20 | 35 | 50 | |
单站 | IMS1 直径:0-14 mm 长度:0-77 mm | IMM1 直径:12-29 mm 长度:77-182 mm | IML1 直径:27-45 mm 长度:0-67 mm |
双站 | IMS2 直径:0-14 mm 长度:77-182 mm | IMM2 直径:12-29 mm 长度:77-177mm | IML2 直径:27-45 mm 长度:67- 172mm |
三站 | IMS3 直径:0-14 mm 长度:182-287 mm | IMM3 直径:12-29 mm 长度:182-282 mm | - |
四站 | IMS4 直径:0-14 mm 长度:287-392 mm | IMM4 直径:12-29 mm 长度:287-387 mm | - |
